2023年2月17日——納芯微（NOVOSENSE）推出集成LIN總線物理層和小功率MOS管陣列的單芯片車用小電機驅動系統級芯片（SoC）—— NSUC1610。作為單芯片解決方案，NSUC1610支持12V汽車電池供電，適合于直接控制小型有刷直流電機（BDC）、無刷直流電機（BLDC）和步進電機的應用，有助于客戶減小PCB尺寸，簡化生產設計，實現更高效、更緊湊以及高性價比的電機控制應用設計。

納芯微推出集成LIN總線物理層和小功率MOS管陣列的單芯片車用小電機驅動系統級芯片（SoC）——NSUC1610

這款高集成度產品可以用來設計車用小尺寸、小功率、高效率電機智能執行器應用，例如熱管理系統中的電子水閥，空調電子出風口，主動進氣柵格系統執行器(AGS/AGM) ，座椅通風無刷直流電機（BLDC）驅動，隨燈轉向大燈（AFS），旋轉/升降大屏控制，自動充電口和自動門把手等。

產品優勢：

- Cortex M3處理器，編譯環境采用Keil標準編譯和開發工具，編程器資源通用，開發調試簡單

- 汽車電池12V直接供電，芯片供電可以承受40V短時過壓

- 集成功率級MOSFET（4個半橋），驅動電流可達1A（500mOhm的Rdson），集成對應的門級驅動和上管驅動所需要的電荷泵電源

- 內部集成可配置的DAC，用來配置比較器閾值，用于過流保護和步進電機的微步控制

- 支持4線制的LIN總線，LIN接口滿足±40V過反壓耐壓要求。另外，有可以支持高壓（12V）的GPIO，便于客戶使用高壓PWMIO直接來做電機控制

- 雙路溫度傳感器：一個位于功率側做過溫?zé)彡P(guān)斷，一個位于低壓側做芯片溫度檢測

- 晶圓結溫高達175°C，滿足車規Grade 0應用目標

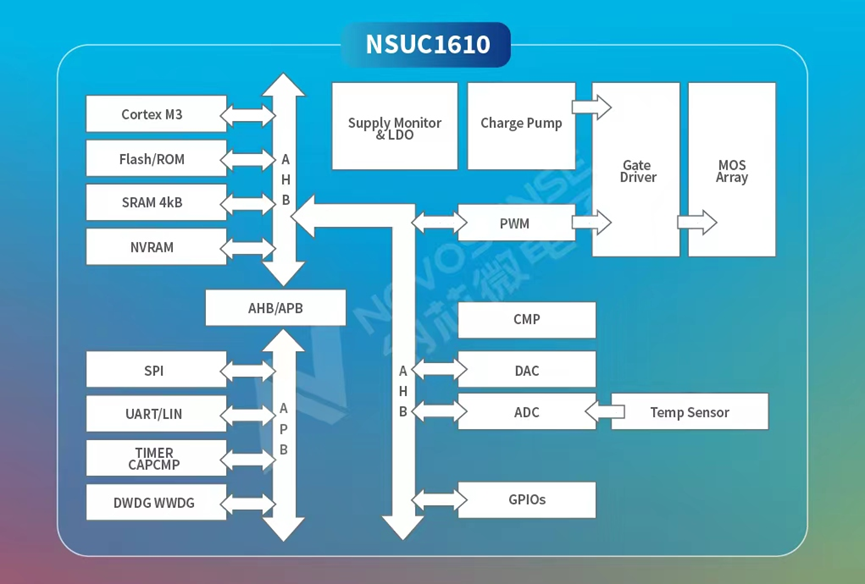

NSUC1610功能框圖：
