伴隨著天氣逐漸升溫、智能手機迭代速度加快、手機同期運行程序增多，手機芯片升級帶來的運行要求提高等原因，手機溫度也開始逐漸升高。雖然智能手機軟硬件及功能都在不斷優化提升，但“手機發熱”仍然是目前手機市場存在的主要問題。尤其是年輕受眾及游戲愛好者，對手機散熱需求更高，發熱引起的手機“卡頓”及“游戲掉幀”甚至死機讓用戶苦不堪言。

手機散熱夾應運而生。

早期是一個自帶風扇的背夾，單靠風扇對手機背部吹風實現散熱，風冷只能達到接近環境溫度的降溫效果，實際散熱效果不理想。現在市場主流手機散熱背夾是在傳統風冷散熱背夾基礎上內置一枚“半導體制冷晶片”，原理是將制冷晶片通過導熱板與手機后蓋接觸，另一側通過金屬散熱片和風扇組合將熱量排出，達到快速制冷效果。

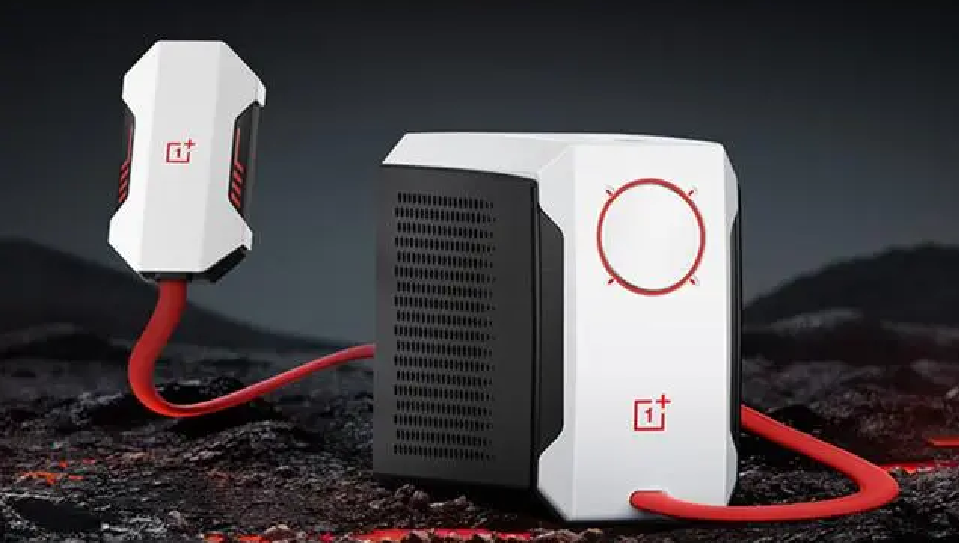

一加 45W 液冷散熱器

4 月 17 日，一加品牌新品發布會上正式發布并開售一款 45W 分體液冷散熱器，空載至高降溫 36℃，創新液冷散熱系統，40x40mm 超大制冷片，超頻性能，游戲高刷不掉幀，售價 499 元，引起關注。內置南芯科技協議芯片 SC2021A +升降壓芯片 SC8723 +降壓芯片 SC8002 電源管理方案。

更有磁吸無線充電款敬請期待...

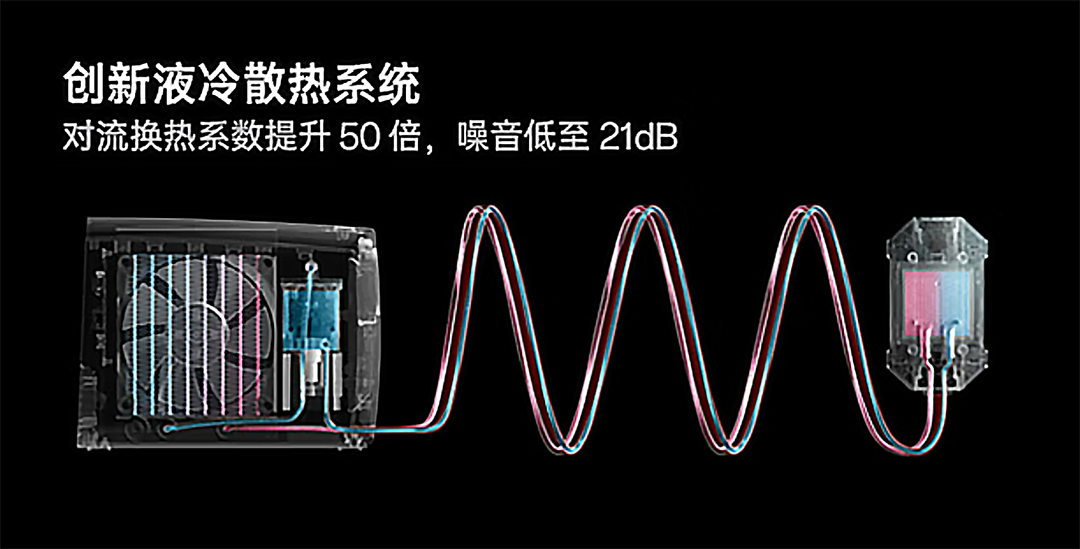

散熱器由主機、連接線、散熱背夾三個部分組成。主機內含一個風扇和一個水泵，工作原理是一體式水冷結合半導體制冷。體積小巧輕便，支持4檔調節。

產品特征：支持 PD、QC 和 VOOC 快充協議，液冷散熱器

實現方案：SC2021A 作協議識別誘騙

SC8723 對水泵及風扇供電，功率輸出（MAX：30W：12V/2.5A）

SC8002 對 TEC供電，由協議 IC 完成 FB 調壓功能

（一加 45W 液冷散熱器 - 應用框圖）

產品介紹

協議芯片 SC2021A SC2021A 是一款 Type-C/PD 和雙 DPDM 的快充控制器， 符合最新的 Type-C 和 PD 3.0 標準，支持專有的高壓快充協議，雙 DPDM 接口。SC2021A 通過集成 USB PD 基帶 PHY、Type-C 檢測、雙 DPDM PHY、VBUS 放電路徑、VCONN 電源、可編程反饋補償、電壓和電流檢測、10-bit ADC、雙10-bit DACs、NMOS 柵極驅動器、I2C 接口和保護電路，來最大限度地減少外部組件。SC2021A 內部集成 32k-Byte MTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器內核，可為許多應用提供具有成本效益的解決方案。

SC2021A 支持多種保護機制，包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、短路保護（SCP）、過溫保護（OTP）、DPDM過壓保護、 CC過壓保護、VCONN 過壓保護、VCONN 過流保護和 VCONN 短路保護，有效保證系統穩定可靠運行。

SC2021A 采用 QFN 4mm×4mm 32-pin 封裝，主要應用于墻充適配器、旅充適配器和車載充電器等。

升降壓芯片 SC8723

SC8723 是一款高效同步 3.5A 降壓升壓變換器，帶四個集成MOSFET。無論輸出電壓高、低或等于輸入電壓，都能提供高效的電源效率和穩定的電壓調節。

SC8723 支持非常寬的輸入和輸出電壓范圍。輸入電壓范圍能夠達到 2.7V 至 22V，輸出電壓范圍能夠達到 3V 至 22V，并且支持最高 3.5A 的輸出電流。SC8723 采用平均電流模式控制。輸出電壓由 FB 引腳上的電阻來調節。芯片工作模式(PSM /FPWM)和開關頻率均可通過外部設置進行調整。該芯片還提供了可編程的輸出電流限制，靈活支持不同的應用。SC8723 支持內部限流、輸入欠壓保護、輸出過壓保護、輸出短路保護、FB短路保護、過溫保護，確保在不同異常情況下的安全。

SC8723 采用 22pin 3x3 QFN 封裝，主要應用于Type-C 拓展塢，具有快充功能的移動電源，無線充，墻上適配器，工業電源等。

降壓芯片 SC8002

SC8002 是一款同步降壓控制器，輸入電壓從 4.6V 到 36V?？膳渲脼殡p輸出或單輸出。SC8002 通過設置壓電阻將輸出電壓調節到一個固定的 5V 或自定義電壓。還提供了高精度的輸出限流。當兩個輸出通道中的任何一個達到設定的電流限流時，SC8002 進入恒流(CC)模式。總輸出功率可由電阻設置，便于恒功率控制。

SC8002 可對頻率設置并選擇 PWM 或 PFM 工作模式。通過最小的 BOM，可以為用戶的不同應用實現最大的功能。SC8002 還支持全保護，包括欠壓保護、過壓保護、短路保護和自動重啟、過溫保護。

SC8002 主要應用于車載充電器，多組接口適配器，Hub ，工業電壓轉換等。
